注水流量計概述

渦輪流量計是速度式流量?jī)x表中的一種，也叫葉輪式流量計，以動量矩守恒原理為基礎。

渦輪流量計的結構見右邊圖 1-1 和圖 1-2，流體在管道中流動時沖擊渦輪葉片，使渦輪旋轉，渦輪的旋轉速度隨流量的變化而變化，*后從渦輪的轉數求算出流量值，在二次儀表上進行計數和顯示，可反映出瞬時流量和累積流量（或稱總量），也可轉換成標準信號進行遠傳。此外，傳感器輸出的脈沖頻率信號可以單獨與計算機配套使用，由計算機代替流量顯示儀表實現密度或溫度、壓力補償，顯示流體體積流量或質量流量。是目前流量?jī)x表中比較成熟的高準確度儀表之一。

注水流量計部件組成

通常渦輪流量計由整流器、儀表管段、傳感器和前置放大器構成。

整流器是為了消除或減少流動中的漩渦流、偏心流等各種非軸對稱流和脈動流而設置于流量計前端管道中的裝置。

儀表管段是指包括整流器、上下游直管段以及流量計在內的配管部分。

傳感器是把轉子的轉動轉換成電信號的裝置。通常把渦輪流量計中感知流體流速的渦輪及其組合（包括前后導流架、軸承、殼體及前置放大器）統稱為渦輪流量傳感器。

前置放大器是為了傳送傳感器的電信號而對其進行放大、整形，從而得到輸出信號的裝置。將輸出信號的信號處理、轉換部分稱為二次儀表或顯示儀表。

注水流量計工作原理

流體通過傳感器殼體時，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可傳至顯示儀表，顯示出流體的瞬時流量或累積流量。

在一定的流量范圍內，脈沖頻率 f 與流經傳感器的流體的瞬時流量 Q 成正比，流量方程為：

式中 qv —— 流體的瞬時流量（工作狀態下）m3/h ；

f —— 脈沖頻率，Hz；

K —— 傳感器的儀表系數 m-3 ，由校驗單給出。

每臺傳感器的儀表系數由我公司填寫在檢定**中，K 值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

注水流量計產品特點與材質

本公司產品的各項零部件均采用高精度的數控機床加工成型，具有一致性好，產品質量穩定，各項指標均優于同類國標要求。

傳感器閥體采用國標 304 不銹鋼制作，法蘭采用 HG20593-2009、PN16 標準；

前后導向支架選用 304 不銹鋼精密鑄造成型，表面光潔度高，對流體通過時阻力小，與閥體緊密配合，在大流量通過時無噪聲。

軸承選用高品質硬質合金軸承，耐磨蝕、耐腐蝕、壽命高。

葉輪選用高導磁不銹鋼材料，整體式設計，經過高精密加工中心的一道道精雕細琢，品質優良，從而保證了整機的性能要求。

二次儀表選用國內知名廠家的產品，以確保整機在使用中的穩定性和精準性。

注水流量計適用場合

我公司研制生產的 LWGY 型渦輪流量計是在吸收國內外流量?jī)x表的先進技術并結合實際使用情況加以優化設計而成的新一代渦輪流量計，廣泛應用于測量封閉管道中與不銹鋼 1Cr18Ni9Ti、2Gr13、剛玉 Al2O3和硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于 5*10-6m2/s 的液體，對于運動粘度大于 5*10-6m2/s 的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以實現定量控制、超量報警等功能，是流量計量和節能的理想儀表。與相應的流量積算儀表、現場顯示表等配套可用于測量液體的流量和總量。它被廣泛用于石油、化工、冶金、科研、國防、計量等領域的計量、控制系統。

如用戶需用特殊形式的傳感器，可協商訂貨，需防爆型傳感器時，在訂貨中加以說明。

注水流量計流量范圍與儀表參數

1 儀表流量范圍

2 儀表參數

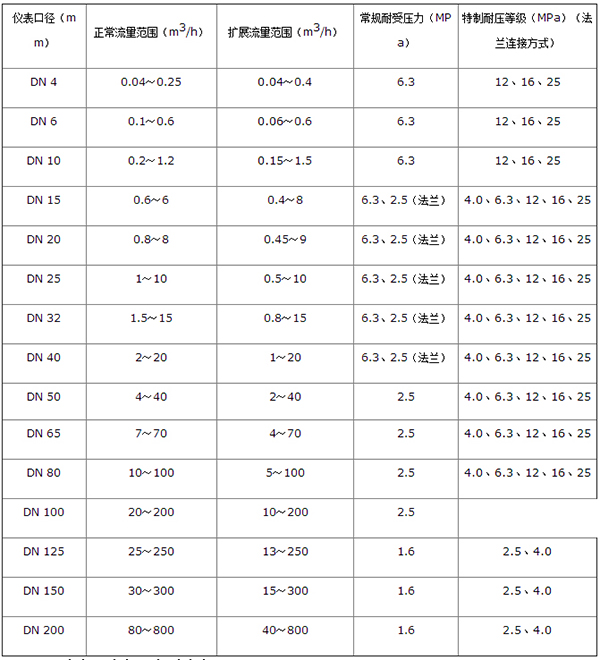

傳感器的公稱通徑、流量范圍、流體溫度、公稱壓力、環境溫度、相對濕度、*大壓力損失表：

注水流量計產品特點
1.壓力損失小，葉輪具有防腐功能。
2.具有較高的抗電磁干擾和抗震動能力，性能可靠工作壽命長。
3.采用先進的超低功耗單片微機技術，整機功能強，功耗低，性能優越。具有非線性精度補償功能的智能流量 顯示器。修正公式精度優于±0.02%。
4.儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性高。
5.采用EEPROM對累積流量、儀表系數進行掉電保護。保護時間大于10年。
6、結構緊湊輕巧，安裝維護方便，流通能力大；
7、適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
8、專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等
9、可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝。

注水流量計儀表分類
1、按儀表功能分類，LWGY系列渦輪流量計可分為2大類，即：
渦輪流量傳感器/變送器
智能一體化渦輪流量計
2、功能說明
渦輪流量傳感器/變送器
該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號（4-20mA）；儀表價格低廉，集成度高，體積小巧，特別適用于 與二次顯示儀、PLC 、DCS 等計算機控制系統配合使用。

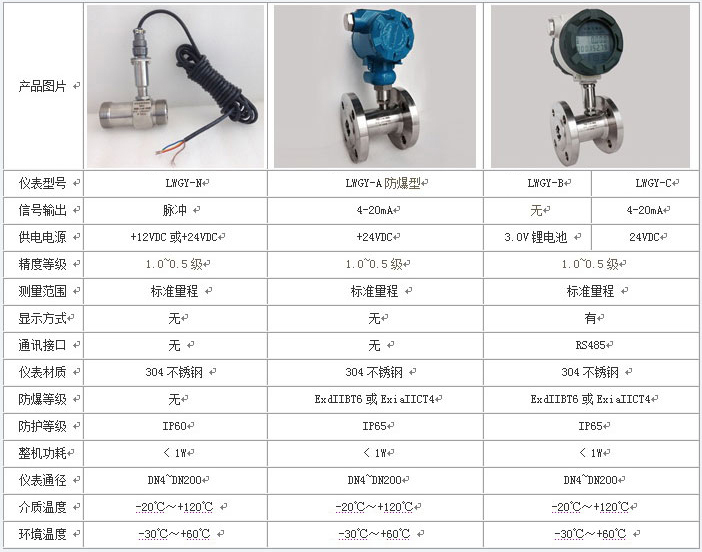

按照不同的輸出信號，該類產品可分為L(zhǎng)WGY-□N型和LWGY-□A型
LWGY-□N型傳感器：12～24VDC供電，三線制脈沖輸出，高電平≥8V，低電平≤0.8V；信號傳輸距離≤1000米；
LWGY-□A型變送器：24VDC供電，二線制4-20mA輸出，信號傳輸距離≤1000。

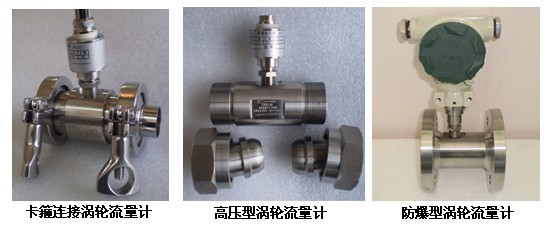

該類渦輪流量產品均分為基本型和防爆型（ExdIIBT6）兩種，外形如圖

智能一體化渦輪流量計
采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量（4 位有效數字）及累積流量（8 位有效數字，帶清零功能）。所有有效數據掉電后保持10年不丟。該類流量計均為防爆產品，防爆等級為：ExdIIBT6。
該類流量計按照供電方式、是否具備遠傳信號輸出可分為L(zhǎng)WGY-□B型和LWGY-□C型。
LWGY-□B型：供電電源采用3.2V10AH鋰電池（可連續運行 4 年以上）；無信號輸出功能。
LWGY-□C型：供電電源采用24VDC外供電，輸出4-20mA標準兩線制電流信號，并可根據不同的現場需要，可增加RS485或HART通訊。

注水流量計選型
渦輪流量計正確選型才能保證流量計更好的使用。選用什么種類的渦輪流量計應根據被測流體介質的物理性質和化學性質來決定?使流量計的通徑、流量范圍、襯里材料、電*材料和輸出電流等都能適應被測流體的性質和流量測量的要求.
1、精密功能檢查
精度等級和功能根據測量要求和使用場合選擇儀表精度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，根據控制要求選擇不同精度等級;有些僅僅是檢測一下過程流量，無需做精確控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至 4.0級，這時可以選用價格低廉的插入式渦輪流量計。
2、可測量的介質
測量介質流速、儀表量程與口徑測量一般的介質時，渦輪流量計的滿度流量可以在測量介質流速0.5-12m/s范圍內選用，范圍比較寬。選擇儀表規格（口徑）不一定與工藝管道相同，應視測量流量范圍是否在流速范圍內確定，即當管道流速偏低，不能滿足流量?jī)x表要求時或者在此流速下測量準確度不能保證時，需要縮小儀表口徑，從而提高管內流速，得到滿意測量結果。

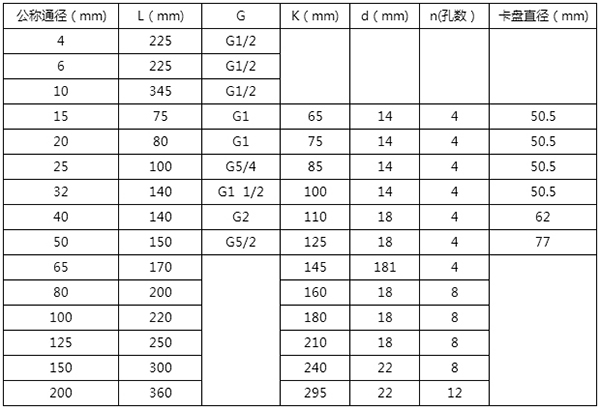

注水流量計外形尺寸參數

注水流量計安裝方法

渦輪流量傳感器的安裝布置簡圖如圖 6-1。

渦輪流量計在出廠時將流量傳感器、檢測部件、流量顯示儀表等組件分開包裝，在現場安裝的步驟如下：

①檢查傳感器、檢測部件、流量顯示儀表的出廠編號（或儀表系數）是否一致，切不可將不同出廠編號（或儀表系數）的組件混合安裝，以免影響測量準確度。

②按安裝要求將傳感器組件裝在管路上。

③用螺紋連接方式將檢測部件固定在傳感器組件上。

④在傳感器殼體上安裝流量顯示儀表組件（整體安裝），或?qū)⒘髁匡@示儀表安裝在傳感器附件的管路上。

注水流量計的安裝

1.在安裝渦輪流量傳感器時，必須保證滿管安裝，即管道中充滿流體。否則流量測量會受到影響，導致測量誤差。水平安裝時如圖 6-2 示意安裝，垂直時如圖 6-3 示意安裝。

2.若流量傳感器安裝位置位于管線的低點，為防止流體中雜質沉淀滯留，應在其后的管線安裝排放閥，定期排放沉淀雜質。

3.流量計一般水平安裝，要垂直安裝時需在訂貨時說明。

4.流量傳感器不應裝在水平管線的*高點，以免管線內聚集的氣體（如停流時混入空氣）停留在流量傳感器處不易排出而影響測量。正確安裝參見圖 6-4 的方式。

5.傳感器的安裝方式根據規格不同，采用螺紋或者法蘭安裝。嚴禁在流量計殼體上進行焊接。焊接時必須將流量計拆離管線。

6.安裝流量計前應將管道內的雜物、焊渣、粉塵清理干凈。

7.在需要連續運行不能停流的場合，為了檢修時不致影響流體的正常輸送，建議在流量傳感器的安裝處，按圖 6-1 設置旁通管路和可靠的截止閥，測量時應保證旁通管路無泄漏。

8.流量計安裝時，其上、下游應根據使用說明書的要求配置相應長度的直管段。傳感器上游端至少有 20 倍公稱通徑長度的直管段，下游端應不少于 5 倍公稱通徑長度的直管段。

9.為保證流量計的使用壽命，必須安裝過濾器。對于不能停流的，應并聯安裝兩套過濾器，輪流清除雜質，或選用自動清洗型過濾器。

10.安裝時注意流體方向，不得反向安裝。

11.需要安裝流量調節閥的場合，調節閥應安裝在流量計的下游處，以減少來自上游的流量干擾，利于流量的調節穩定。上游側的截止閥測量時應全開，且這些閥門都不得產生振動和向外泄漏。壓力表可裝在上下游進出口處，溫度計應裝在下游 5DN 處。對于可能產生逆向流的管線應加裝止回閥以防止流體反向流動。

12.流量傳感器露天安裝時，請做好遮陽和防雨淋措施。

13.流量計外殼設有接地端子，應可靠接地，但不得與強電系統地線共用。

14.現場安裝、維護必須遵守“有爆炸性氣體時勿開蓋”的警告語，并在開蓋前關掉外電源。

15.拆裝流量計時，對磁感應部分不能碰撞。

16.投入運行前先進行儀表系數的設定。仔細檢查，確保儀表接線無誤，接地良好，方可送電。

17.渦輪流量計所安裝的管道不得對其施加任何應力。

18.進行管道耐壓試驗時，渦輪流量計不得安裝在管道上。

19.流量計顯示儀表應可以轉動一定角度。
