摘要: 流量計量在各工業系統要求越來越高，渦輪流量計在各工業現場應用較多，簡要介紹了渦輪流量計的工作原理及特點。利用現有滑油流量標準，分別對兩臺較高精度渦輪流量計進行了性能測試，并對測試結果進行了簡要分析，測試結果表明粘度對渦輪流量計性能有較大影響。

1 引言

隨著社會及科學技術的不斷進步，流量計量的在各工業系統越來越受重視，相關技術也取得了很大的進步，如多種新型流量計不斷投入使用，傳統流量計技術得到改進，精度更高等。各種在線計量、國際比對，實流測試等已成為如今流量計量發展的主要方向。工業實際應用中流量的準確計量需要高準確度的流量計來保證，更需要對流量計量儀表的正確使用來保證。

2 渦輪流量計及測試依據

2. 1 渦輪流量計

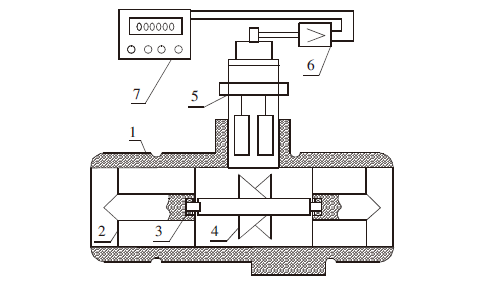

圖1 渦輪流量計組成

1 殼體，2 前導流板，3 軸承，4 渦輪，5 變送器，6 前置放大器，7二次儀表

渦輪流量計是一種速度式流量儀表，利用渦輪感受流體平均流速來導出流量，其工作原理是液體通過流量計內腔，對葉片產生沖擊而使渦輪旋轉，渦輪旋轉速度隨流量大小變化而變化，通過渦輪的轉速而得到液體介質的流量。因渦輪流量計具有結構簡單，體積、質量小，精度高等特點，所以在工業實際中應用*為廣泛。如圖1

所示為渦輪流量計典型結構。

2. 2 測試依據

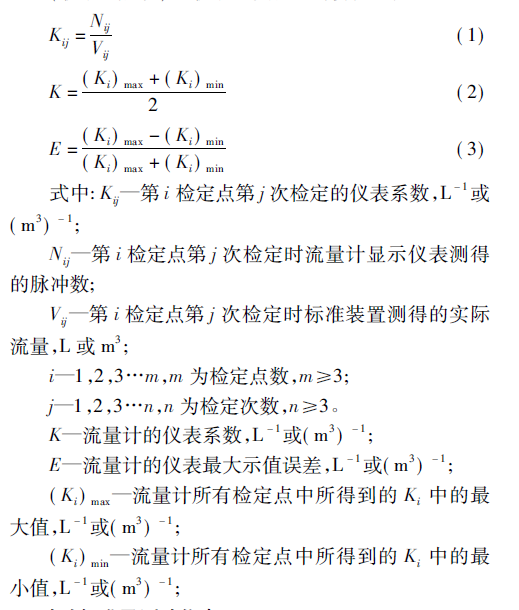

渦輪流量計的測試主要依據《JJG 1037 － 2008 渦輪流量計檢定規程》。主要參數包括儀表系數、*大示值誤差( 儀表線性度) 及儀表重復性。計算方法如下:

3 試驗標準及測試儀表

3. 1 標準介紹

此次比對試驗所使用裝置為我單位所擁有的滑油流量標準裝置，其主要指標如下所示:試驗介質: 4050 航空潤滑油。流量范圍: ( 0. 1 ～ 80) m3 /h;不確定度: 0. 05%( k = 2) ;裝置原理: 靜態質量法;變溫范圍: ( － 35 ～ 150) ℃;溫控精度: ± 1℃。

3. 2 測試儀表

此次試驗測試選用兩臺渦輪流量計，口徑分別為Φ40、Φ25，主要考慮40 和25 口徑的流量計應用較多，同時流量銜接，更具有代表性。其主要參數如下:

( 1) Φ40 流量計

型號規格: LWGY － 40;

流量范圍: ( 2 ～ 20) m3 /h;

出廠等級: 0. 5 級。

( 2) Φ25 流量計

型號規格: LWGY － 25;

流量范圍: ( 1 ～ 10) m3 /h;

出廠等級: 0. 5 級。

4 試驗測試

4. 1 測試條件

環境溫度: 27. 0℃;

大氣壓力: 99660Pa;

濕度: 44. 5%;

介質粘度; 20. 47cst。

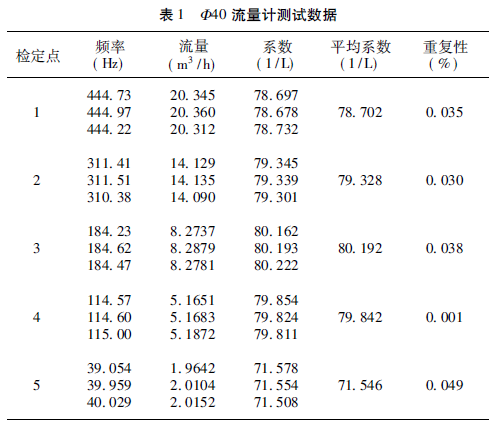

4. 2 測試結果依據以上測試方法對所選流量儀表進行了性能測試，結果測試數據分別列于表1、表2 中。

儀表系數: ( 75. 869) 1 /L;

儀表重復性: 0. 049%;

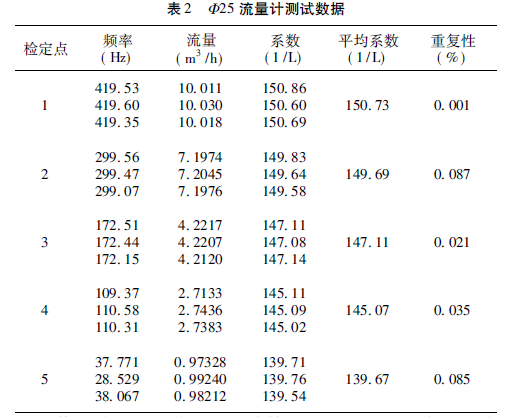

儀表線性: 5. 7%。依據表2 測試數據，經計算可得，Φ25 流量計測試結果如下:

儀表系數: ( 145. 27) 1 /L;

儀表重復性: 0. 087%;

儀表線性: 3. 9%。

5 結論

此次試驗所選渦輪流量計，出廠精度均達0. 5 級以上，而測試結果顯示兩臺流量計的線性都較差，分別為5. 7%， 3. 9%，重復性較好，分別達到了0. 049%，0. 087%。結果表明粘度對渦輪流量計線性影響較大，渦輪流量計在高粘度液體中使用時適合定點使用，檢定時要使用實流或粘度相近液體，不宜用水和其它低粘度液體代替。為保證儀表的準確性，可采用系數分段插值法，使儀表在各個測量段線性達到一個理想值，另外可選用使用非線性擬合方法的渦輪流量計。
