浮子液位計以其結構簡單、顯示直觀、安裝維護方便等特點，頗受用戶喜愛，是目前液位測量中較為常見的儀表之一，廣泛應用在石油、化工等領域中。那么，浮子液位計結構和各組成部分功能是怎樣的呢？本文就此簡要介紹如下：

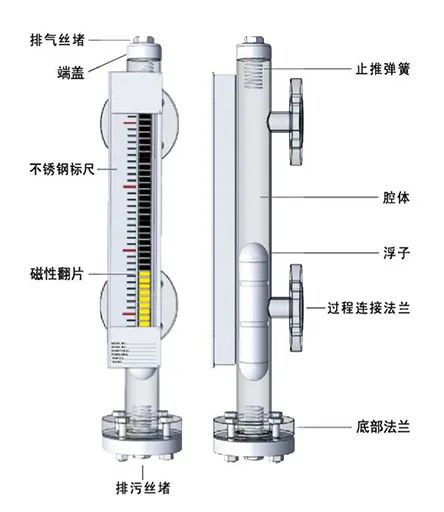

基于連通器結構、浮力原理和磁性耦合作用實現液位實時測量的浮子液位計。其結構主要由測量主腔體、磁性面板指示器、浮子感應元件、過程連接法蘭部件和排污放空組件等組成。

各組成部分功能介紹

1、主腔體

浮子液位計的主腔體是用來容納浮球的腔體，它通過法蘭或其他接口與被測量的容器形成連通器結構，容器內的液體介質就通過此連通器流到主腔體內，這樣主腔體內的液面與被測量容器內的液面具有相同的高度。

2、浮子感應元件

浮子感應元件是事先被放進主測量管內的，它是隨著容器內的液位上升或下降而跟隨上升或下降，浮子內正好固定有一組磁性單元，它在浮子內的高度正好與對應液體液面高度一致。

3、磁性面板指示器

浮子液位計的磁性面板指示器通常捆綁在主腔體的外表面，用于實時指示液位。其具體工作原理就是：在浮子液位計主腔體內的磁性浮子的永久磁鋼的磁耦合作用下，磁性面板指示器內的翻片發生翻轉，翻片兩面分別涂有不同顏色（通常為紅色和白色），一般地，當容器內液位上升時，翻片由白色轉變?yōu)榧t色，當容器內液位下降時，翻片由紅色轉變?yōu)榘咨?，指示器的紅白交界處為容器內液位的實際高度，這時我們就可以看到容器內的液位了。

4、過程連接法蘭部件

過程連接法蘭是用來與被測容器安裝對接的。所以，儀表用戶在選型購買時，一定要確認被測容器的連接法蘭的規格和型號，否則浮子液位計將無法安裝。

5、排污放空組件

浮子液位計的排污放空組件，其作用主要是在進行維修保養時用來排放主腔體內的液體或放空管上端內的空氣，進行清洗時排放污水用的，該組件在正常的工作使用中一般處于關閉狀態。

作為儀表用戶，只有對浮子液位計的工作原理和結構組成有清楚的了解，并對其定期做好維修保養工作，才能保證儀表更好地用于測量，并使浮子液位計的使用壽命得以延長。
