金屬管浮子流量計是工業自動化過程控制中常用的一種變面積流量測量儀表。它具有體積小，檢測范圍大，使用方便等特點。它可用來測量液體、氣體以及蒸汽的流量，特別適宜低流速小流量的介質流量測量。

原理簡介

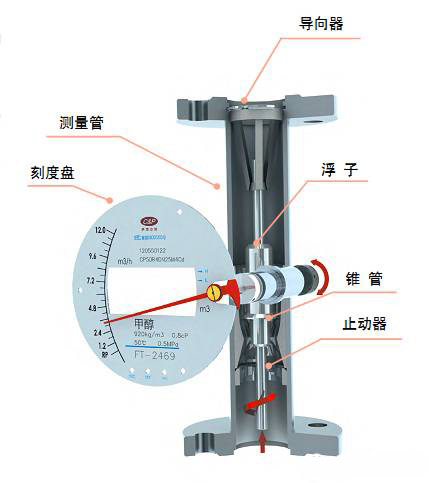

金屬管浮子流量計被測介質自下而上流經測量管時，浮子上下端產生差壓形成上升力，當浮子所受上升力大于浸在流體中浮子重量，浮子便上升，環隙面積隨之增大，環隙處流體流速迅速下降，浮子上下端差壓降低，作用于浮子的上升力隨著減小，直到上升力與浸在流體中浮子重量平衡時，浮子便穩定在*一位置，浮子位置的高低即對應著被測介質流量的大小。浮子內置磁鋼，在浮子隨介質上下移動時，磁場隨浮子的移動而變化。通過一個磁傳感器將磁場變化轉化成電信號，經模數變換，數字濾波，溫度補償，微處理器處理，數模轉換，液晶顯示，開關控制輸出，來顯示出瞬時流量和累積流量大小并加以控制。

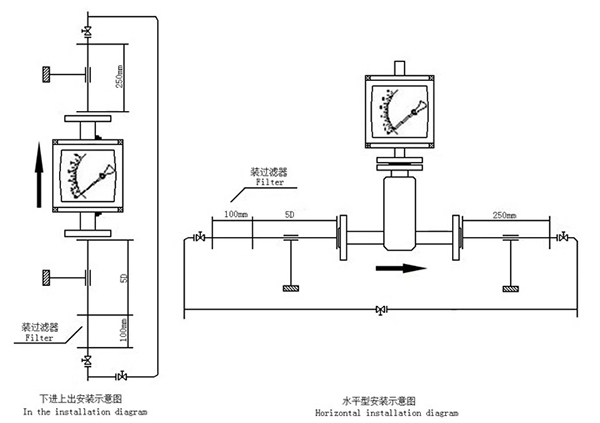

一、安裝注意事項

1、安裝金屬管浮子流量計之前一定要將管道內的焊渣、雜物清理干凈。

2、金屬管浮子流量計必須垂直于地面安裝其傾斜度不得超過2°。否則容易造成浮子卡住且會影響測量準確度。

3、為了確保金屬管浮子流量計的測量準確性，應在流量計的進口端增加不少于10DN的直管段，出口端不少于5DN的直管段，測量時調節控制閥必須安裝在流量計的下游。

4、若被測介質為大的脈動流或兩相流，應在金屬管浮子流量計的上游安裝緩沖器來消除或減弱脈動，保證介質的流動是單相穩定的，同時，建議流量計*好使用阻尼型的。

5、若被測介質較臟或含有導磁顆粒時，應在金屬管浮子流量計的上游安裝過濾器或磁過濾器（見附件有圖說明）。

6、金屬管浮子流量計的安裝應能適當支撐管道的振動或減少流量計的軸向負荷，否則應增加固定流量計的支撐。

7、為了便于金屬管浮子流量計的保養維修，磁過濾器的清洗以及用戶管路的定期維護保養，安裝在工藝管線上的金屬管浮子流量計應加裝旁路管道和旁路閥；

8、當金屬管浮子流量計用于氣體測量時，應在流量計的出口安裝一個閥門，以便能對所需流量值進行設定。當浮子上方維持標校壓力時，氣體將在閥門處膨脹。同時應保證管道內的工作壓力不少于5倍流量計的壓力損失，使流量計能夠穩定正常動作。

9、對電遠傳及帶報警限位開關的金屬管浮子流量計在使用前，打開儀表蓋，按接線圖示正確接線。對于報警型的旋松限位開關處的螺絲，用戶根據需要設定限位報警位置，并旋緊螺絲，復原后使用。

10、按儀表指示器中的警示*，取出運輸中防止浮子振動的阻動件，復原后再使用儀表。

11、若開啟金屬管浮子流量計時，由于管道內沒有壓力或系統還未達到儀表正常使用的工作壓力，必須緩慢開啟控制閥，直到系統正常，儀表方可使用，否則容易造成指針跳動或浮子的突然撞擊而損壞的現象。

12、用戶使用時，若被測流體的密度與水不同時，或被測氣體的參數和工作狀態與制造廠家規定不同時應對金屬管浮子流量計示值讀數進行換算。

13、這安裝PTFE襯里的儀表時，法蘭螺母不要隨意不對稱擰得過緊，以免引起PTEF襯里變形；

14、帶有液晶顯示的儀表，要盡量避免陽光直射顯示器，以免降低液晶使用壽命；帶有鋰電池供電的儀表，要盡量避免陽光直射、高溫環境（≥65℃）以免降低鋰電池的容量和壽命。

15、用于小口徑和低流速介質流量測量；工作可靠，維護量小，壽命長；對于直管段 要求不高；較寬的流量比10：1；雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光單軸靈敏指示；非接觸磁耦合傳動。

二、維護

1、必須保證儀表的清潔，特別是儀表中孔板、椎管的表面和浮子必須保持清潔，因而儀表使用一段時間后應取下清洗。

2、指示器的兩蓋必須密封，防止灰塵進入，影響正常工作。

3、若儀表運轉不穩，指針跳動的主要原因除流量本身脈沖外，還要考慮介質有兩相流的可能性（即液相和氣相同時存在），只要采取措施消除兩相流的存在，即可保證儀表穩定運轉。

【故障分析一】金屬管浮子流量計指針抖動：

1、金屬管浮子流量計指針輕微抖動：一般由于介質波動引起?？刹捎迷黾幼枘岬姆绞絹砜朔?。

2、指針中度抖動：一般由于介質流動狀態造成。對于氣體一般由于介質操作壓力不穩造成?？刹捎梅€(wěn)壓或穩流裝置來克服或加大浮子流量計氣阻尼。

3、指針劇烈抖動：主要由于介質脈動，氣壓不穩或用戶給出的氣體操作狀態的壓力、溫度、流量與 金屬管浮子流量計 實際的狀態不符，有較大差異造成浮子流量計過量程。

【故障分析二】金屬管浮子流量計指針卡死

金屬管浮子流量計指針被卡死，可能是因?yàn)榻饘俟芨∽恿髁坑?jì)*次使用時開啟閥門過快，使得浮子飛快向上沖擊止動器，造成止動器變形而將浮子卡死。但也不排除由于浮子導向桿與止動環不同心，造成浮子卡死。處理時可將儀表拆下，將變形的止動器取下整形，并檢查與導向桿是否同心，如不同心可進行校正，然后將浮子裝好，手推浮子，感覺浮子上下通暢無阻卡即可，另外，在金屬管浮子流量計安裝時一定要垂直或水平安裝，不能傾斜，否則也容易引起卡表并給測量帶來誤差。

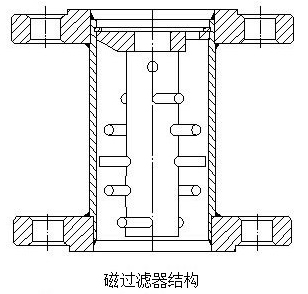

附件：磁過濾器結構

磁過濾器安裝高度尺寸（長度） 法蘭標準與流量計相一致，選擇凹凸密封面，法蘭密封形式上凸/下凹。 ⑴安裝高度：100mm 口徑：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100 壓力：PN1.6MPa～4.0MPa (4.0MPa不包含DN80、DN100) ⑵安裝高度：120mm 口徑：DN80、DN100 壓力：PN2.5MPa～4.0MPa ⑶安裝高度：150mm 口徑：DN125、DN150、DN200、DN250 壓力：PN1.0MPa～2.5MPa
